Картотечные шкафы больших форматов. А0, А1, А2, А3: удобное хранение чертежей без потерь

Знакомая картина: в проектном бюро лежат чертежи на миллионы рублей, но они скручены резинками, засунуты на стеллаж или пылятся в углах. Когда нужно срочно найти генеральный план или схему вентиляции, работа встает на полчаса. Чертежи мнутся, рвутся, теряются. Как перестать сливать бюджет на восстановление документов и нервы сотрудников?

Более того, как не получить штраф по статье 13.20 КоАП РФ за нарушение правил хранения архивных документаций? Физическая порча проектных файлов или утрата подлинника - это риск сорвать госконтракт или провалить экспертизу.

При организации архива самое ключевое - системный подход. Никаких хаотичных решений, только трезвый расчет. В этой статье мы пошагово разберем, как раз и навсегда навести порядок, используя картотечные шкафы.

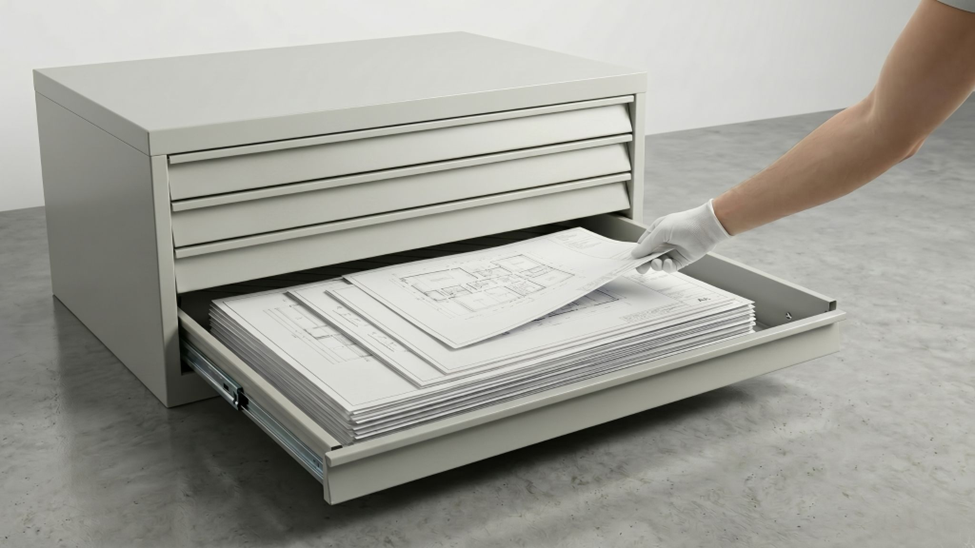

Что такое горизонтальная картотека для чертежей?

Обычные файловые тумбы здесь не справятся. Металлический картотечный шкаф для больших форматов А0, А1, А2, А3 - это специализированная стальная конструкция с плоскими выдвижными ящиками телескопического типа, предназначенная для горизонтального хранения крупноформатных документов, схем, карт, планов и антикварных гравюр.

Основные параметры выбора: формат хранилища, толщина металла (не менее 0.8 мм), тип полок (телескопические направляющие полного выдвижения), допустимая нагрузка (от 20 до 40 кг на уровень) и встроенная система антиопрокидывания.

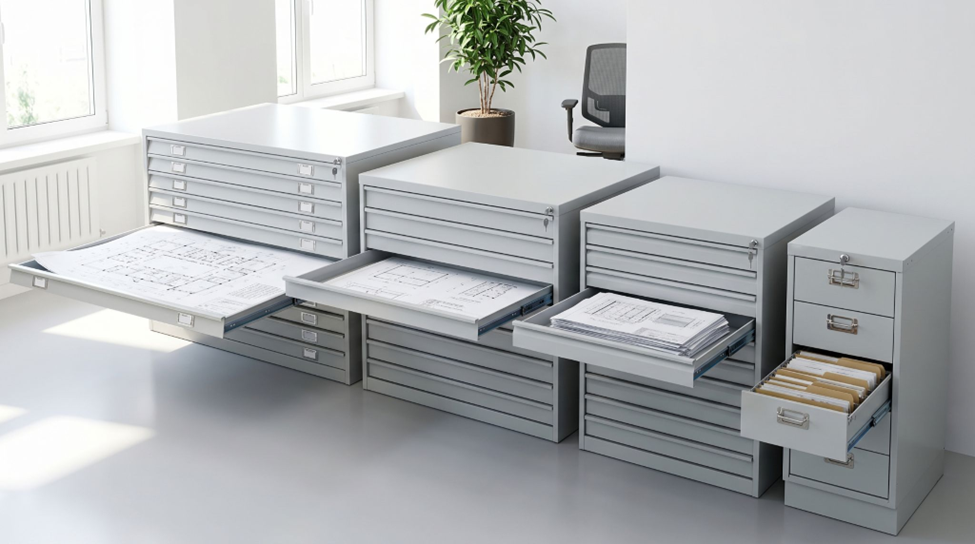

Виды и форматы: от A0 до A3

Обычный стеллаж и драйвер для чертежей - абсолютно разные весовые категории. Вторые-же созданы специально для горизонтального хранения без заломов и сгибов.

Классификация по габаритам:

• A0 (841×1189мм): Настоящие гиганты. Используются в крупных архитектурных бюро, картографии и БТИ. Занимают много места, но позволяют хранить самые масштабные проекты в первозданном виде. Такая картотека А0 позволяет хранить масштабные генпланы и карты. Учитывайте, что шкаф для формата А0 весит более 100 кг и требует прочного пола.
• А1 (594×841мм): Золотой стандарт. Классическая картотека А1 - самый популярный запрос у строительных компаний. Обеспечивает быстрый доступ к рабочим чертежам и схемам.
• Картотека А2 (420×594мм): Компактные модели для типографий, рекламных агентств и художественных студий. Удобно для плакатов и постеров.
• Картотека А3 (297×420мм) и А4 (210×297мм): Чаще всего это комбинированные системы или настольные модули для хранения спецификаций, рентгеновских снимков и мелких схем.

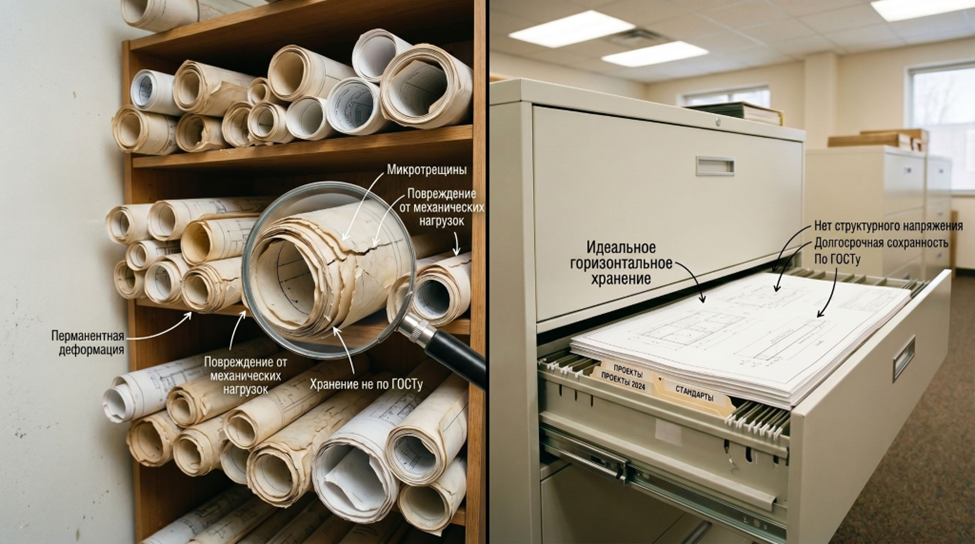

Физика и ГОСТ: почему рулоны и открытые стеллажи - зло?

Задача инженера - создавать системы. Задача архива - их сохранять. Скручивание в тубусы вызывает у бумаги «эффект памяти формы». При разворачивании появляются микротрещины в тонере или туши, стираются важные размерные линии.

Складирование на открытых деревянных полках или стеллажах из дешевой ДСП еще хуже: листы мгновенно впитывает влагу, деформируется, а выделяемые смолы разрушают целлюлозу.

Согласно ГОСТам, идеальные условия для таких бланков:

• Температура: 17-19 °C.
• Влажность: 50-55%.
• Освещение: полумрак (не более 50 лк), полное отсутствие УФ-излучения.

Горизонтальная картотека для чертежей с порошковым покрытием создает такой микроклимат. В отличие от ДСП, металл не выделяет вредных смол и надежно защищает техническую документацию больших размеров от пыли и УФ-лучей.

Как выбрать правильно: ключевые характеристики

Задача по выбору такой мебели часто сводится к двум крайностям: нужно уложиться в жесткую смету перед руководством и максимально бережно отнестись к самим бумагам. На деле здесь кроется масса технических нюансов. Чтобы изделие не превратилось в груду металла через месяц, проверьте эти параметры:

1. Толщина стали: Должна быть от 0,8 до 1,5 мм. Меньше - фольга, которая прогнется под весом проектной документации через месяц.
2. Направляющие: Только телескопические полного выдвижения на подшипниках. Если они выезжают на 70%, вы неизбежно порвете края чертежа, пытаясь достать его с задней стенки. Подшипники обеспечивают плавный ход даже при нагрузке в 40 кг.
3. Антиопрокидывающее устройство: Критически значимый элемент. Блокирует открытие более одного модуля одновременно. Иначе пять выдвинутых секций с макулатурой, перевернут сто килограмм на сотрудника.
4. Экономия пространства: Драйверы экономят до 40-50% площади помещения по сравнению со стеллажами, так как убирают «мертвое пространство» между полками. Их можно штабелировать до потолка.
5. Безопасность и доступ: Обязателен центральный замок. Одним поворотом ключа вы блокируете доступ ко всем секциям. Для режимных объектов существуют комплектации с опечатывающими устройствами.

Популярные модели: за что стоит платить?

Чтобы упростить вам выбор, мы проанализировали рынок и выделили наиболее удачные решения:

Типичные ошибки: как гарантированно убить свой архив

Даже покупка дорогого драйвера не спасет документы, если допускать промахи при эксплуатации. Вот основные «убийцы» бумажных носителей:

• 1: Складывание «гармошкой». Попытка уместить лист A0 в папку А4 разрушает волокна бумаги на сгибах. Со временем краска осыпается, а документ просто рвется по линиям излома.
• 2: Вертикальный хаос. Поставленные в углу или коробке чертежи неизбежно «сползают». Нижний край заминается под тяжестью веса документации, а верхний - выгибается дугой.
• 3: Тугое скручивание. В узких тубусах возникает «эффект памяти листа». Бумагу невозможно разложить на столе - она моментально сворачивается обратно, мешая работе и сканированию.
• 4: Бытовой скотч и скрепки. Клей скотча желтеет и оставляет неудалимые пятна. Скрепки во влажной среде ржавеют и буквально «прикипают» к бумажке.
• 5: «Плотная набивка» ящиков. Если запихнуть в одну секцию более 10-15 листов, при извлечении нижнего, возникнет сильное трение. Итог - заломы и надорванные края у соседних бланков.
• 6: Игнорирование веса. Набитое до отказа отделение создает колоссальную нагрузку. Дешевые направляющие ломаются за месяц, поэтому важны только качественные телескопические механизмы.

FAQ: Частые вопросы (и прямые ответы)

• Сколько весит стандартная металлическая картотечная тумба A1?

В среднем от 80 до 130 кг в зависимости от толщины металла и количества отделов (обычно их пять или десять).

• Можно ли хранить листы А2 и А3 в версиях формата A1?

Да. Внутри больших версий можно установить специальные разделители, которые зонируют пространство под меньшие размеры для удобного алфавитного или номенклатурного поиска.

• Можно ли ставить хранилища друг на друга для экономии места?

Да, большинство производителей (например ПРАКТИК) предусматривают штабелирование до 2-3 ярусов в высоту, но базу обязательно нужно жестко крепить к полу или стене.

• Какие замки используются?

Обычно устанавливается центральный ключевой (сразу на все секции). Для зон с высокой секретностью можно установить электронные кодовые или выбрать модель с опечатывающим устройством.

Практический чек-лист: покупаем без нервов

Следуйте этому алгоритму, чтобы не допустить ошибок:

• Шаг 1 → Аудит архива → Определите максимальный размер бумаги, который у вас используется (A0 или A1?). Если A-0 бывает раз в год, возможно, хватит модели A-1, а A-0 можно сложить по ГОСТу.
• Шаг 2 → Замер помещения → Измерьте место установки, учитывая длину полностью выдвинутого ящика. Спереди должно быть 1-1,5 метра.
• Шаг 3 → Расчет веса → Умножьте количество ваших документов на средний вес листа. Выберите версию с подходящей нагрузкой (20, 30 или 40 кг).
• Шаг 4 → Проверка безопасности → Убедитесь, что в выбранной модели есть антиопрокидывающее устройство и надежный центральный замок.
• Шаг 5 → Оформление заказа → Уточните условия доставки. Продукция часто приходит в собранном виде, так-как она габаритная и тяжелая.

Заключение

В сухом остатке: грамотно выстроенный архив бережет нервы инженеров и защищает компанию от нелепых штрафов по КоАП. Профессиональные вместилища для чертежей А0 А1 А2 А3 - базовый рабочий инструмент любого адекватного проектного бюро. Такая система раз и навсегда закрывает вопросы с порванной бумагой, выцветшими схемами и вечным поиском нужного генплана. Оставьте подоконники для цветов и кофе, а важную техническую документацию храните там, где она будет в полной безопасности.
